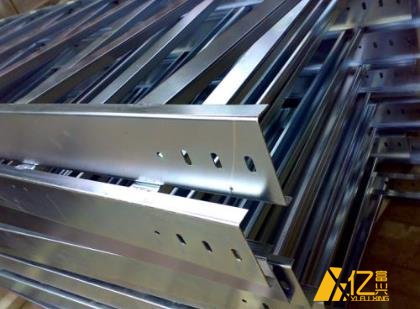

組合式橋架布線方法是什么?

　　1. 組合式橋架安裝在水平線上時，應根據荷載曲線選擇最佳跨度，跨度一般為1.5-3m;

　　2. 電纜可以無間地鋪設在組合式橋架上。電纜橋架橫截面內電纜的填充率為:電力電纜不應大于40%，控制電纜不應大于50%;

　　3.組合式橋架是水平安裝時,從地面高度不得小于2.5 m .安裝垂直時,下面的部分離地面1.80米應覆蓋著金屬蓋板保護,除非它是在特殊的電氣室(如配電間、電機軸、技術層,等等)。水平敷設時，電纜頭尾兩端、轉彎處，與敷設處相距5-10米;

　　4. 組合式橋架通過防火墻板時，應采取防火隔離措施。垂直敷設時，應將電纜上端每隔1.5-2米敷設一次;

　　5. 組合式橋架的線纜應固定在下列部位;

　　6.組合式橋架用于室內布線時，電纜不應含有黃麻或其他阻燃材料;

　　7. 當組合式橋架與各管道平行或交叉時，各管道之間的最小距離應滿足要求，以免造成不必要的損失;

　　8. 組合式橋架盡量不要安裝在有腐蝕性的氣體管道和熱管的上方，也不要安裝在有腐蝕性的液體管道的下方。確需鋪設時，應采取防腐、隔熱措施;

　　9. 當一組或多組組合式橋架在同一水平高度平行安裝時，應考慮相鄰電纜橋架之間的維護、檢修距離等因素;

　　10. 當組合式橋架在腐蝕性或特別潮濕的環境中使用時，應根據不同的腐蝕性介質采取相應的防護措施，并選用塑料護套電纜。垂直敷設時，定點間距不得超過2米;

　　11. 不同電壓、不同用途的電纜不得敷設在同一層橋架上;

　　12. 組合式橋架內的線纜頭端、尾端、轉彎處每隔50米標明數量、型號、起始點、終點。

　　以上就是關于組合式橋架布線方法的介紹，供大家參考。
